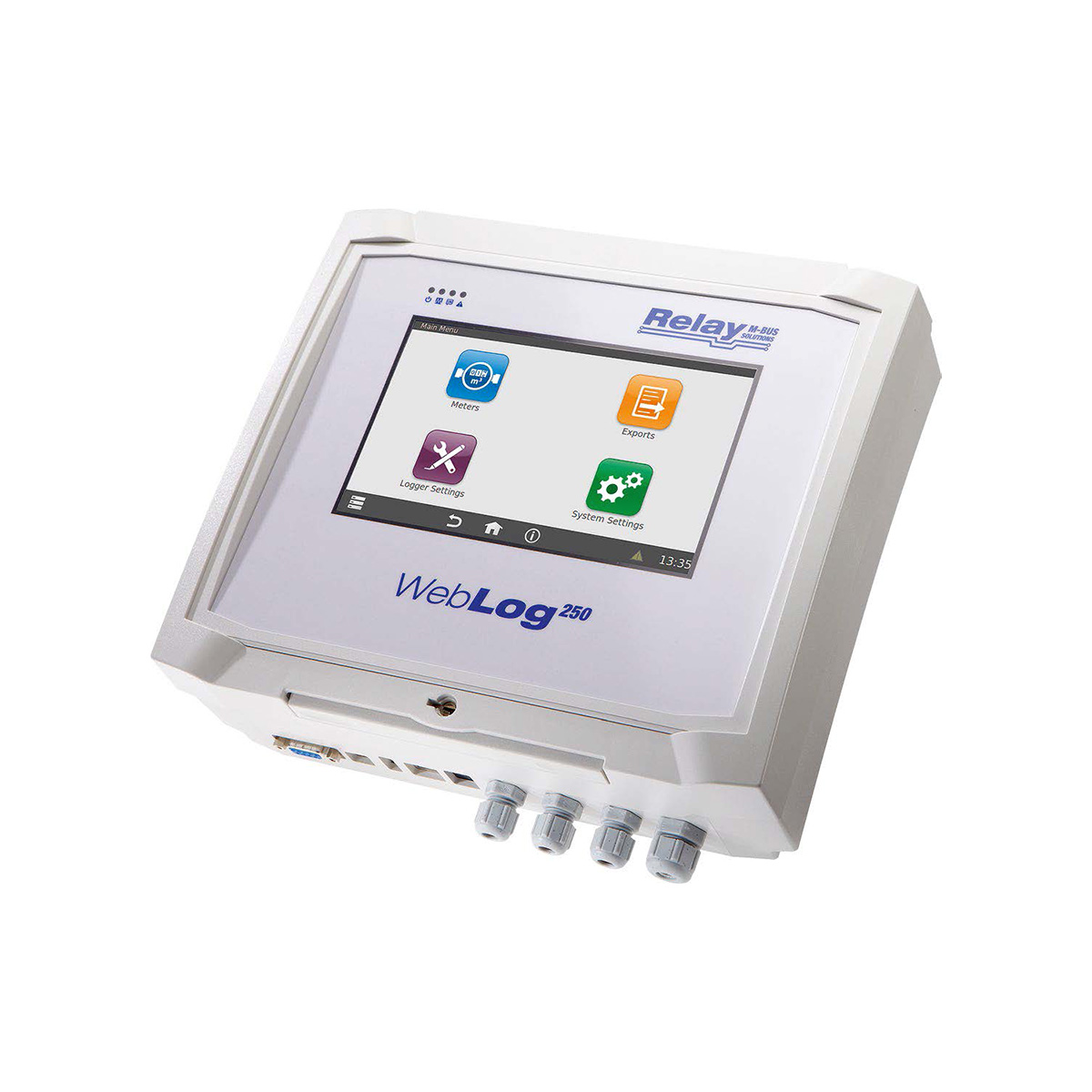

WBL | Concentratore M-Bus - immagine 1
Click to enlarge
MR004DL | Concentratore M-Bus
MR004DL | Concentratore M-Bus
Back to products
IMP001 - IMP002 - IMP004 | Acquisitore impulsi M-Bus
IMP001 - IMP002 - IMP004 | Acquisitore impulsi M-Bus

WBL | Concentratore M-Bus

Concentratore di dati Mbus con display touchscreen e datalogger. Permette la ricerca automatica e la lettura dei dispositivi di misura. Il sofisticato software permette la creazione di pagine organizzate con report delle letture suddivise per singola utenza di consumo. Il WebServer integrato permette di leggere i consumi da computer remoto dotato di browser web.

Caratteristiche tecniche

  • Conforme EN1434-3
  • Alimentazione 230 Vac
  • Scocca in ABS protezione classe IP52
  • Dimensioni HxBxT: 264x234x86mm
  • Montaggio su barra
  • DIN o muro
  • Display 7” con robusto touchscreen 800×480 pixels 262144 colori
  • Convertitore di livello su RS232C e USB
  • Interfaccia 10/100 Mbit Ethernet, USB-Host, USB-Device, RS232 Optional: W-LAN
  • Datalogger ampiamente configurabile ed esportabile in formato dati foglio elettronico di calcolo CSV
  • Memoria Flash 1 GB.

Scheda tecnica

0 People watching this product now!
Codici e dimensioni

CodiceDescrizione
WBL250Concentratore 250 utenze ethernet e display touchscreen1
