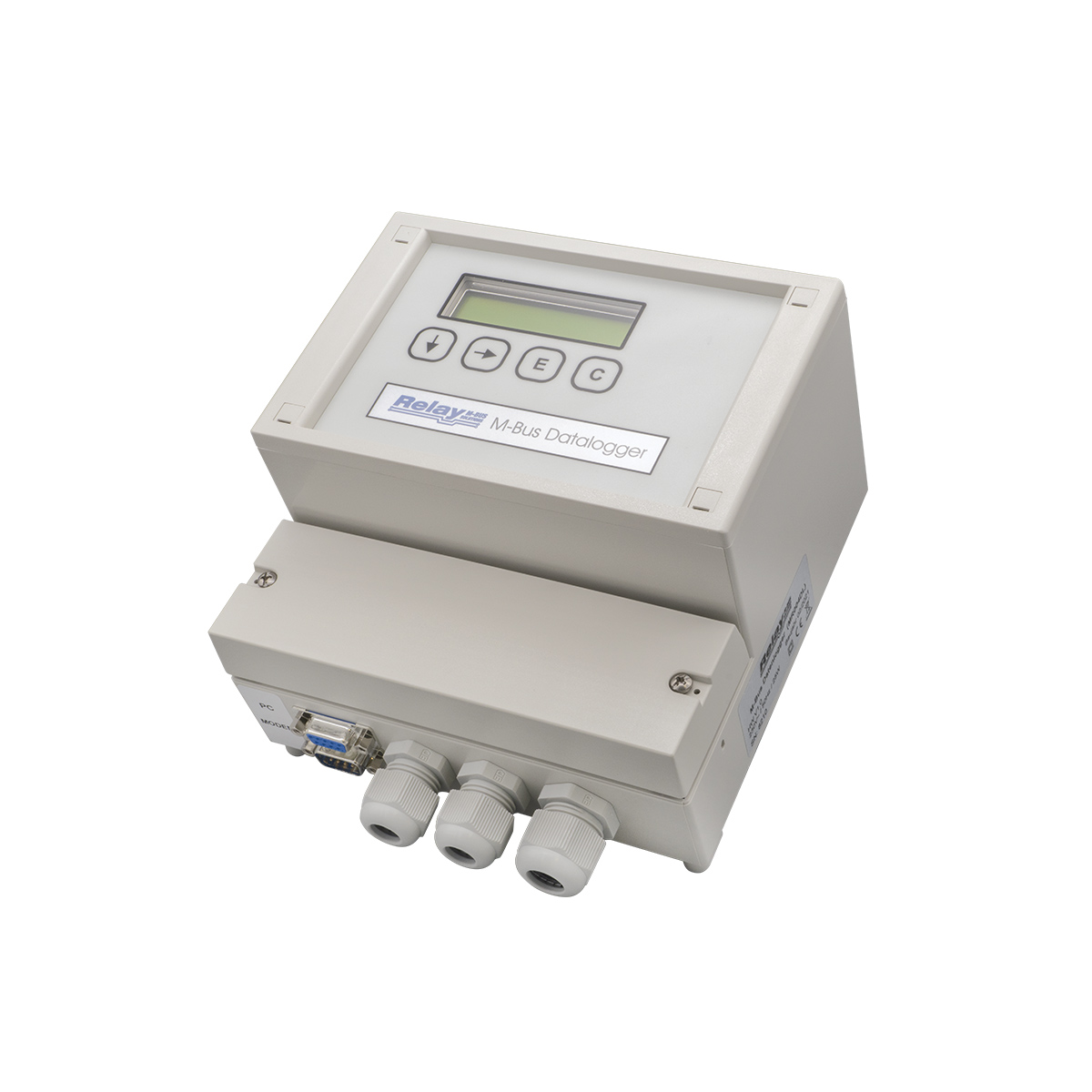

MR004DL | Concentratore M-Bus

Concentratore Mbus per la lettura centralizzata dei misuratori di energia termica. Equipaggiato con uscita seriale RS232 per connessione a computer locale o in alternativa a modem per collegamento a posto operatore remoto. Dotato di display LCD retroilluminato.

Caratteristiche tecniche

  • Conforme EN1434-3
  • Alimentazione: 230 Vac
  • Datalogger 500 kB per memorizzazione dei consumi con frequenza di campionamento impostabile dall’utente
  • Interfaccia grafica con 4 tasti di navigazione menù
  • Numero massimo di nodi: 60
  • Interfaccia RS232
  • Interfaccia RS485

Scheda tecnica

Foglio istruzioni

0 People watching this product now!
Codici e dimensioni

CodiceDescrizione
MR004DLConcentratore 60 utenze 230 Vac1
