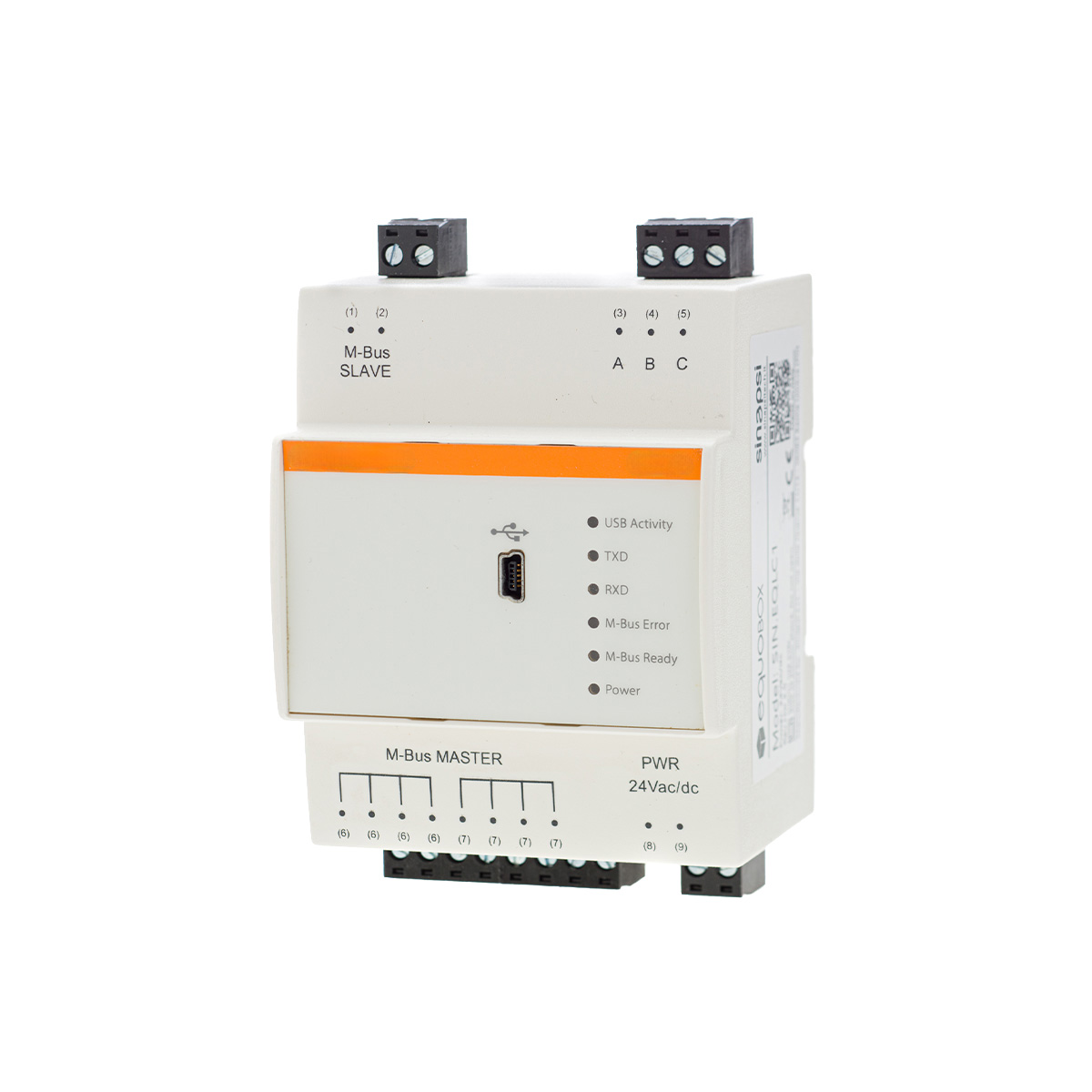

LEVCONM60 | Level converter M-Bus

Concentratore M-Bus per la lettura centralizzata dei misuratori di energia termica. Supporta nativamente il protocollo TCP/IP per connessione su rete. Permette l’invio automatico delle letture utenze tramite posta elettronica oppure il salvataggio delle letture su server http o ftp (anche protetti). Ampiamente configurabile tramite Telnet, permette di modificare la frequenza, la tipologia ed i destinatari del report letture. Dotato di led per comunicazione di stato. Configurabile anche tramite SMS. Caratteristiche tecniche

• Conforme EN1434-3
• Alimentazione 100-230 Vac
• Numero massimo di Utenze: 8. Espandibile con moduli di espansione serie CMX
• Custodia in Poliammide IP20
• Dimensioni: 90 x 65 x 36 mm. Montaggio su barra DIN, ingombro due moduli
• Connessione GSM/GPRS 850/900/1800/1900 MHz Slot per alloggiamento SIM Card

Scheda tecnica

DATAM3000 è un datalogger per dispositivi M-Bus e Wireless M-Bus (wM-Bus) in grado di gestire fino a 3000 matricole (2500 radio e 500 via cavo).

Si interfaccia direttamente con contatori M-Bus via cavo compatibili con il protocollo M-Bus tramite due linee separate: una dotata di master M-Bus integrato in grado di gestire fino a 20 dispositivi fisici, e una seconda linea su bus RS232 tramite level converter esterno.

È inoltre presente un’interfaccia radio 868 MHz con tecnologia mesh, che consente di creare una rete radio multi-hop tra uno o più repeater LEVCONW500, permettendo la raccolta dati da dispositivi compatibili con lo standard Wireless M-Bus / OMS (EN13757).

L’interfaccia web integrata consente la consultazione dei dati, la generazione di report e il setup delle reti M-Bus e radio mesh.

Il dispositivo è inoltre dotato di display grafico integrato per il setup del sistema, la consultazione dei dati in tempo reale e la visualizzazione dello stato degli I/O, senza necessità di utilizzare un PC esterno.

Scheda tecnica Dichirazione di conformità

Il level converter M-Bus LEVCONM250 consente l’interfacciamento con una rete di dispositivi conformi allo standard M-Bus (EN13757-2 Physical Layer) e supporta fino a 250 dispositivi M-Bus. Il dispositivo è progettato per essere utilizzato in abbinamento ai datalogger DATAM3000, garantendo una gestione efficiente delle reti di contabilizzazione e raccolta dati M-Bus. Può essere utilizzato anche in modalità stand-alone tramite porta RS-232 / RS-485, oppure configurato come repeater M-Bus per estendere la rete di comunicazione dei contatori M-Bus.

* Per dispositivo M-Bus si intende un’unità di carico M-Bus (≤ 1,5 mA).

  Scheda tecnica Foglio d'istruzione Dichiarazione di conformità

L’alimentatore industriale MODALI5460W è progettato per applicazioni di automazione e controllo, fornendo un’uscita stabilizzata a 24V DC con potenza nominale di 60W. Installabile su barra DIN, garantisce elevata affidabilità grazie alle protezioni integrate contro cortocircuito, sovraccarico e sovratensione. Il dispositivo assicura un funzionamento efficiente in un ampio intervallo di ingresso AC universale ed è dotato di raffreddamento per convezione naturale, risultando ideale per ambienti industriali.

  Scheda tecnica
