| Art. | Misura | Codice | Circolatore |  |
|
| M058 | 1" | 87M058PGP06 | NO CIRCOLATORE | 1 | |
| M058 | 1" | 87M058PG0665 | Grundfos UPS 25/65 | 1 | |
| M058 | 1" | 87M058PGP326 | Grundfos UPM3 25/60 | 1 | |
| M058 | 1" | 87M058PGP328 | UPM3 Hybrid 25/70* | 1 |

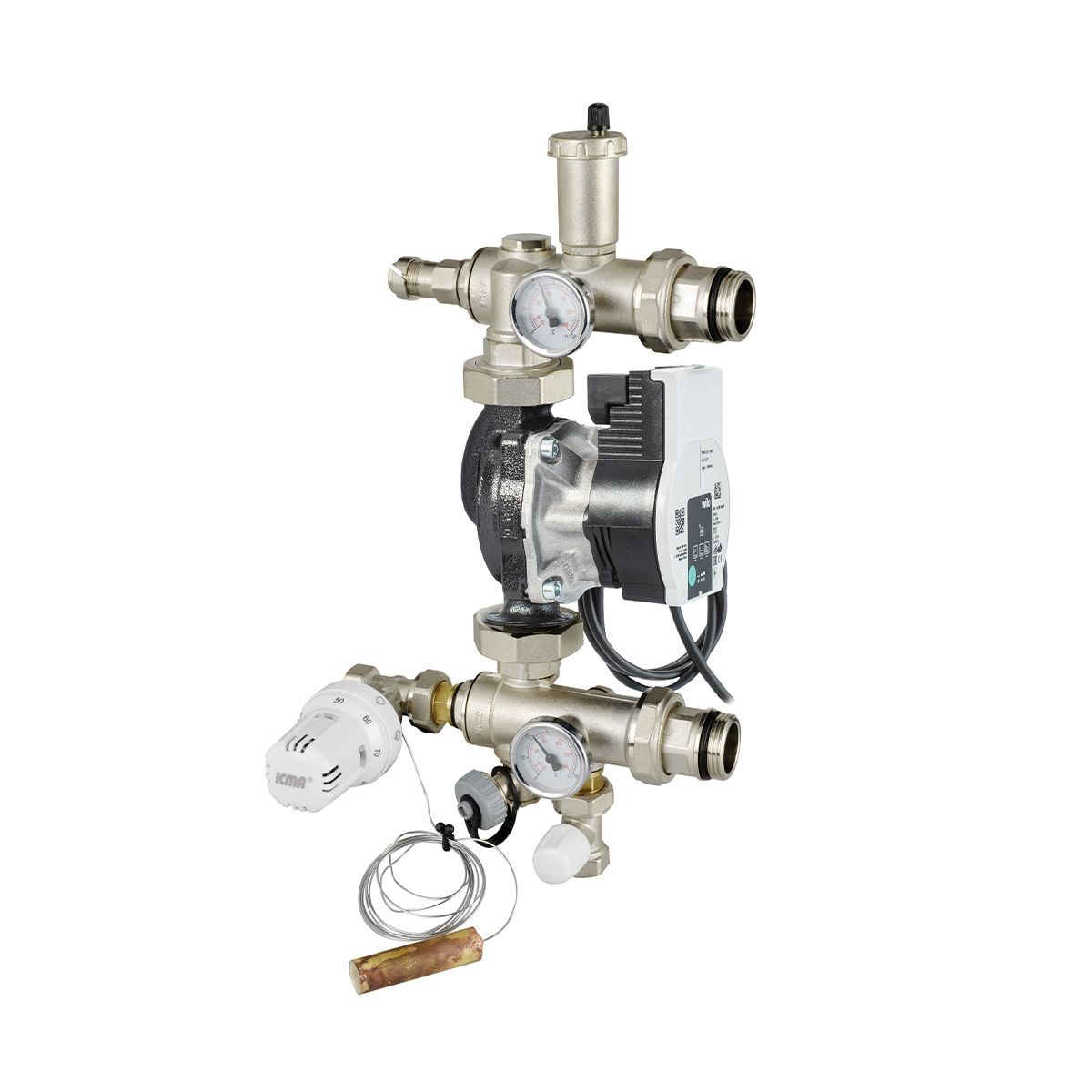

M058 | Gruppo di miscelazione a punto fisso con pompa di ricircolo e testa termostatica
Gruppo di miscelazione a punto fisso con pompa di ricircolo e testa termostatica 20-50°C con sensore a distanza. Valvola termostatica a punto fisso con portata regolabile, per ottimizzare la portata ai pannelli. Mandata caldaia sul lato inferiore sinistro, ritorno sul lato inferiore. Mandata e ritorno impianto a pannelli da 1”. Termostato di sicurezza (art. P310) non inclusi.
Codici e dimensioni
Il prodotto con circolatore UPS 25/65 è destinato alla vendita in Paesi Extra UE non aderenti alla normativa EUP.
* Cavo di segnale PWM non compreso. Da acquistare a parte (vedi cavi), in caso di collegamento con controllore con segnale PWM.
