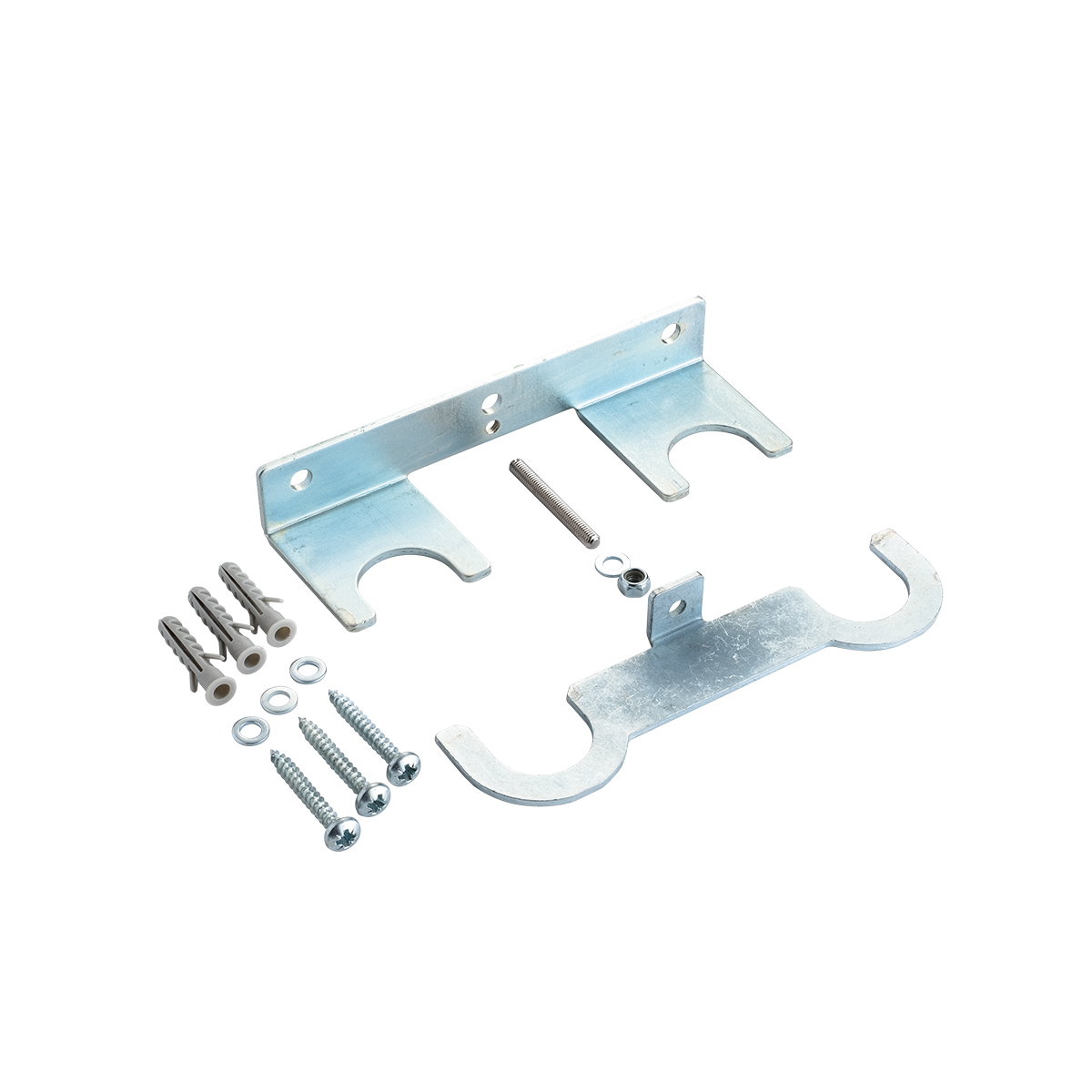

788 | Kit supporto a muro per gruppi di rilancio

Gruppo di rilancio con miscelazione a punto fisso, completo di valvola miscelatrice termostatica. Attraverso l’impostazione della temperatura di lavoro sulla valvola miscelatrice, si ottiene un efficace controllo della temperatura di mandata dell’impianto dove questa sia differente da quella del generatore di calore. Disponibili due diverse valvole termostatiche con differente campo di lavoro (20-50°C / 30-70°C). Il circolatore, con attacchi da 1”1/2, puo’ essere di tipo asincrono (non vendibile in UE) oppure elettronico. Il gruppo di rilancio è dotato di due valvole di intercettazione a sfera con termometro incorporato per la lettura istantanea della temperatura di mandata e ritorno (sulla valvola sfera di ritorno è incorporata la valvola di ritegno). Il gruppo di rilancio puo’ essere ordinato senza circolatore, con circolatore di mandata a destra oppure a sinistra (nel caso di variazione di cantiere si prega di attenersi alle istruzioni di smontaggio della scheda tecnica inclusa nell’imballo); il gruppo viene fornito con guscio isolante in Ppe nero. Al momento dell’ordine specificare la temperatura richiesta (tra 20-50°C oppure 30-70°C), aggiungendo al posto dei puntini (dove presenti), il numero corrispondente alla temperatura; esempio in caso di ordine di: R004 DX con circolatore P328 e temperatura 20°-50°C il codice sarà: 94R004AED55P328 (nel caso della temperatura 30-70°C indicare il 70 al posto dei puntini). Scheda tecnica Foglio istruzioni Dichiarazione di conformità

---

Modelli 3D

NOTA: nel caso di riduzione per l’attacco di arrivo dalla caldaia utilizzare l’art. 789. Collettore in ottone a doppia camera adatto per i gruppi di rilancio art. R001-R002-R003, completi di guscio di isolamento in PPE nero. I collettori art. 785 possono essere utilizzati in modo singolo oppure collegati in serie fino ad un massimo di 6 per servire più utenze semplificando le operazioni di installazione e riducendo ingombri di installazioni. Nella confezione sono inclusi dadi, bulloni e due O’ring per la chiusura del collettore singolo o per collegare più collettori tra loro. NOTA: i tappi di testa art. 790 e la staffa di fissaggio art. 788 non sono compresi. Esempi di ordine: N. 1 collettore singolo: n.1 art. 785 + n.2 art. 790 N. 2 collettori in serie: n.2 art. 785 + n.2 art. 790 + n.2 art. 173 N. 3 collettori in serie: n.3 art. 785 + n.2 art. 790 + n.4 art. 173 N. 4 collettori in serie: n.4 art. 785 + n.2 art. 790 + n.6 art. 173 N. 5 collettori in serie: n.5 art. 785 + n.2 art. 790 + n.8 art. 173 N. 6 collettori in serie: n.6 art. 785 + n.2 art. 790 + n.10 art. 173 Scheda tecnica Dichiarazione di conformità

---

Modelli 3D

Gruppo di miscelazione a punto fisso a tre vie con valvola differenziale di massima pressione e misuratore di portata. Il circolatore, con attacchi 1 1/2”, può essere di tipo asincrono (non vendibile in UE) oppure elettronico. La fornitura comprende termostato di sicurezza (art. P310), testa termostatica 20°-50°C con sensore a distanza art.995. Mandata e ritorno impianto laterali. Idoneo per installazione in cassetta per collettori profondità 110 mm. Scheda tecnica Foglio istruzioni Dichiarazione di conformità

Il gruppo di miscela M061 Icma, è pensato per un utilizzo in soluzioni impiantistiche a pannelli radianti, in abbinamento ai collettori di distribuzione. La sua funzione è quella di mantenere costante la temperatura di mandata del fluido al valore impostato. La regolazione termica avviene semplicemente mediante una manopola graduata. Disponibile con o senza rubinetto di carico/scarico acqua 3/4". Scheda tecnica Foglio istruzioni Dichiarazione di conformità
