Le sonde di temperatura devono misurare correttamente la temperatura del fluido. La buona pratica richiede che l’apice della sonda di temperatura (ove risiede l’ elemento sensibile) sia posizionato nella mezzeria del tubo; possibilmente orientata con verso in direzione opposta al flusso.

Tipologia sonda e pozzetto in accordo al calibro della tubazione.

Calibro tubazione		Modello pozzetto	Modello sonda
DN [mm]	Pollici ["]
15	1/2"	GTDA27 GTD050AE05 GTD050AF05	TDA27
20	3/4"
25	1"
32	1"1/4	TP65B	TL047
40	1"1/2
50	2"
65	2"1/2

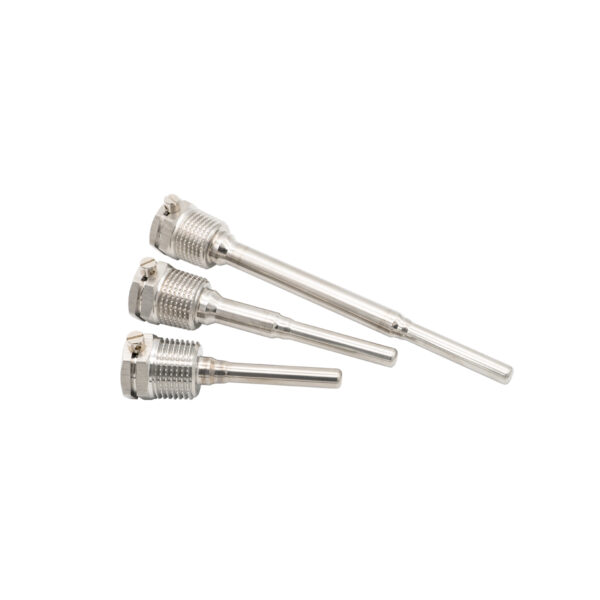

80	3"	TP90B
100	4"
125	5"
150	6"	TP140B
200	8"
250	10"
300	12"

Visualizzazione di 4 risultati

Show sidebar

Filters

Scelerisque a per non a condimentum

Dis adipiscing a laoreet inceptos adipiscing est per ullamcorper malesuada mi vestibulum elementum tempus leo parturient habitant ut a.Consectetur gravida et ultricies eu parturient convallis aliquam id nam hendrerit vestibulum nec.

Scelerisque a per non a condimentum

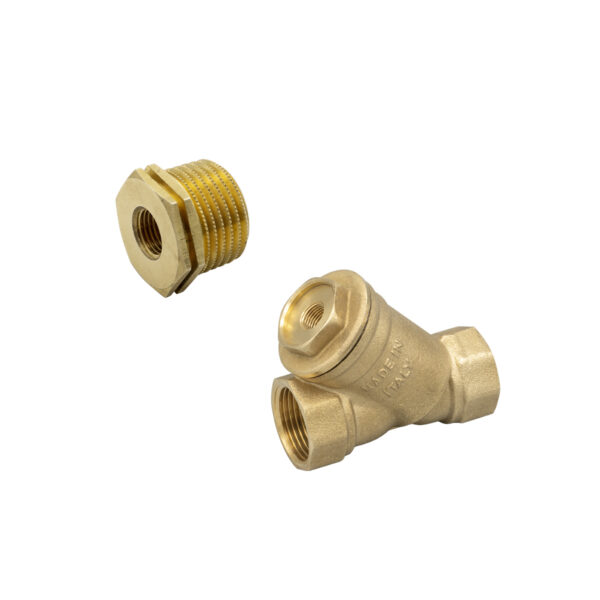

GTD | Pozzetti per sonde di temperatura- Tipologia diretta

Pozzetti per installazione idraulica sonde di temperatura. Tipologia diretta (a immersione). Caratteristiche tecniche

Pressione massima PN25 (GTDA27) o PN20 (GTD050)
Materiale OTTONE
Dotato di sede per sonda M10x1 mm con battuta per O-Ring
Modello GTD050 dotato di filtro in acciaio maglia 400µm inclinazione 50°

Scheda tecnica GTDA27

Scheda tecnica GTD050

Foglio istruzioni GTDA27

Quick view

TCF | Coppie di sonde a termoresistenza

Coppie di sonde a termoresistenza completa di pozzetto con elemento sensibile in platino PT500. Selezionate e tarate in coppia secondo normative EN60751 sono adeguate per applicazione energia termica e misura fluidi surriscaldati. La custodia in tecnopolimero resistente alle alte temperature assolve alla funzione di isolante termico. Caratteristiche tecniche

Certificazione MID 2014/32/UE
Adeguato per regime riscaldamento e raffrescamento (+2 / +150°C)
Tipologia a due/quattro fili con morsettiera di appoggio
Lunghezze massime cavi: 2 x 0,25mm² lunghezza max 10 metri; 2 x 0,50mm² lunghezza max 20 metri; 4 x 0,25mm² e 4 x 0,35mm² lunghezza max 100 metri
Installazione indiretta G1/2”
Differenza di temperatura 2-100°C secondo EN1434
Diametro sonda 5,8 mm lunghezza 65/90/140/180 mm
Grado di protezione IP68
Pressione massima PN25
Pozzetto in acciaio AISI304L
Copertura PC (policarbonato)
Basetta in PC (policarbonato)

Scheda tecnica

Foglio istruzioni

Quick view

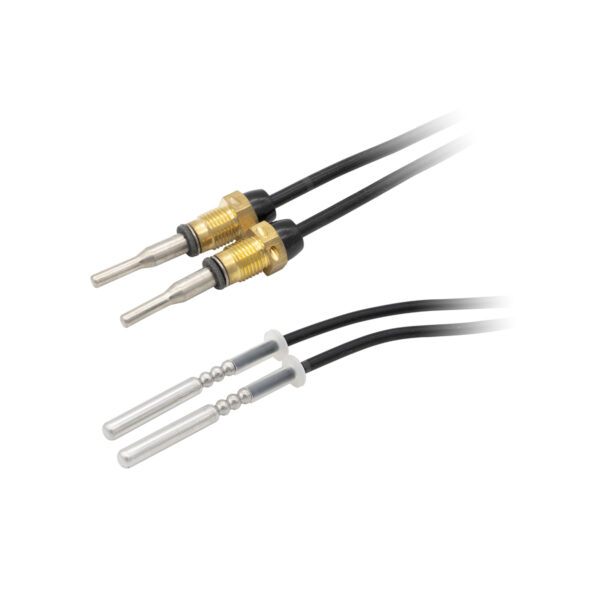

TDA27 – TL047 | Coppie di sonde di temperatura

Coppie di sonde a termoresistenza per installazione diretta o indiretta con elemento sensibile in platino PT500. Selezionate e tarate in coppia secondo normative EN1434 sono adeguate per applicazione energia termica e misura fluidi surriscaldati. Modello TDA27 dotato di filettatura M10x1 con O-ring per installazione ad immersione PN25. Caratteristiche tecniche
