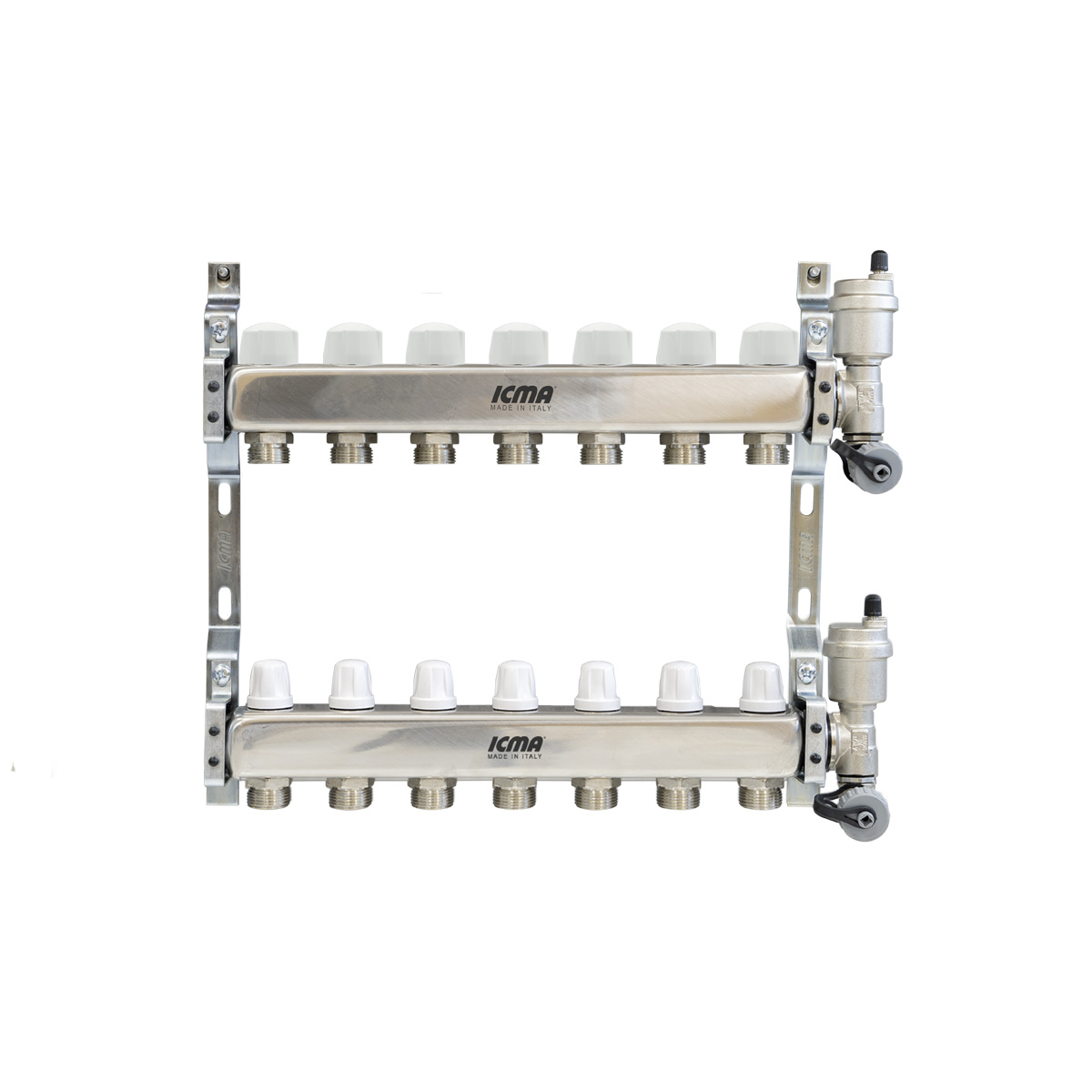

K088 208L | Комплект колектора з нержавіючої сталі з ручним підготовленим для термостата регулюванням.
Комплект колектора з нержавіючої сталі з ручним/ підготовленим для термостата регулюванням. Включає в себе: 2 кріпильних кронштейна (арт. 208L) з антивібраційними ущільнювачами, 2 автоматичних
повітровідвідних клапана 3/8″ (арт. 700), 2 крани для зливу води 1/2″ (арт. 172). Різьба для фітингів 3/4 Euroconus. Виберіть електротермічні елементи керування з підключенням 30х1,5.
Інструкція з монтажу приводу M28
Коди та розміри
| Арт. | Розмір з'єднань головки | Виходи | Код | Фітингова різьба | Загальна довжина колектора | Рекомендована коробка Арт. 196 |
| K088 | 1” | 2 | 87K088PG32 208L | 3/4” EK. | 165 мм | 500 мм |
| K088 | 1” | 3 | 87K088PH32 208L | 3/4” EK. | 215 мм | 500 мм |
| K088 | 1” | 4 | 87K088PJ32 208L | 3/4” EK. | 265 мм | 500 мм |
| K088 | 1” | 5 | 87K088PQ32 208L | 3/4” EK. | 315 мм | 700 мм |
| K088 | 1” | 6 | 87K088PK32 208L | 3/4” EK. | 365 мм | 700 мм |
| K088 | 1” | 7 | 87K088PR32 208L | 3/4” EK. | 415 мм | 700 мм |
| K088 | 1” | 8 | 87K088PL32 208L | 3/4” EK. | 465 мм | 700 мм |
| K088 | 1” | 9 | 87K088PS32 208L | 3/4” EK. | 515 мм | 850 мм |
| K088 | 1” | 10 | 87K088PM32 208L | 3/4” EK. | 565 мм | 850 мм |
| K088 | 1” | 11 | 87K088PT32 208L | 3/4” EK. | 615 мм | 850 мм |
| K088 | 1” | 12 | 87K088PU32 208L | 3/4” EK. | 665 мм | 1000 мм |
| K088 | 1” | 13 | 87K088PV32 208L | 3/4” EK. | 715 мм | 1000 мм |
| K088 | 1” | 14 | 87K088PW32 208L | 3/4” EK. | 765 мм | 1200 мм |
| K088 | 1” | 15 | 87K088PY32 208L | 3/4” EK. | 815 мм | 1200 мм |
